概述

    本產品適用于交流50HZ,電壓為380v、容量為500KW以下的三相鼠籠異步電動機，利用水電阻器做降壓起動、以減少電動機起動時對輸電網絡的影響，同時提高機械設備的使用壽命，起動平穩，對電機具有過負荷、斷相和短路等保護功能。該產品廣泛應用于工礦企業的風機和水泵等負載類型電機的起動、是自耦降壓起動器的理想替代產品。

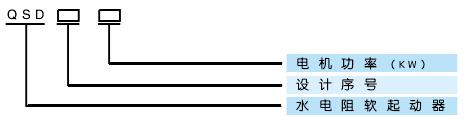

型號說明

原理說明

       QSD系列低壓籠型電機水電阻起動器是用特種介質配備的水溶液作為電阻，串入電機的定子回路。該電陰在電動起動過程中，阻值由大到小無及變化，恰好與異步電動機的起動特性相適應，大幅度降低電機的起動電流，從而實現鼠籠電機無沖擊平滑起動。

技術特點

•      降低起動電流，減少對電網的沖擊；

•      起動平穩，減少起動對機械設備的沖擊，延長電機及機械設備使用壽命；

•      無操作機構，因此無損耗件及磨損件，不怕灰塵；

•      起動完畢自動投切，性能可靠，使用簡單，操作方便；

•           有過負荷、斷相和短路等保護功能。

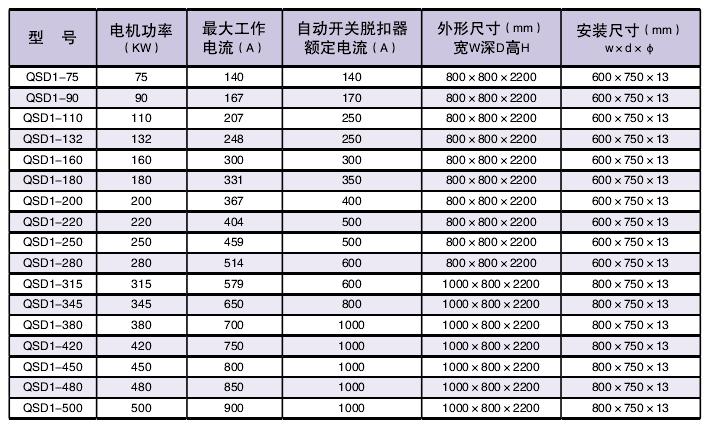

主要技術參數

使用條件

        1. 周?chē)諝鉁囟壬舷薏怀^(guò)50℃,限不低于0℃;

        2. 安裝地點無顯著沖擊振動且海拔不超過2500M;

        3. 不允許有導電塵埃及各種腐蝕性氣味.

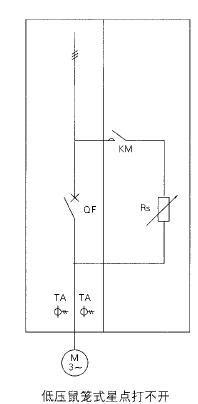

一次方案圖
