  濾波補償系列

ZTSC-D系列低壓無功動態補償模塊

時間:2019-09-03 15:14:19 點擊:


 產品描述

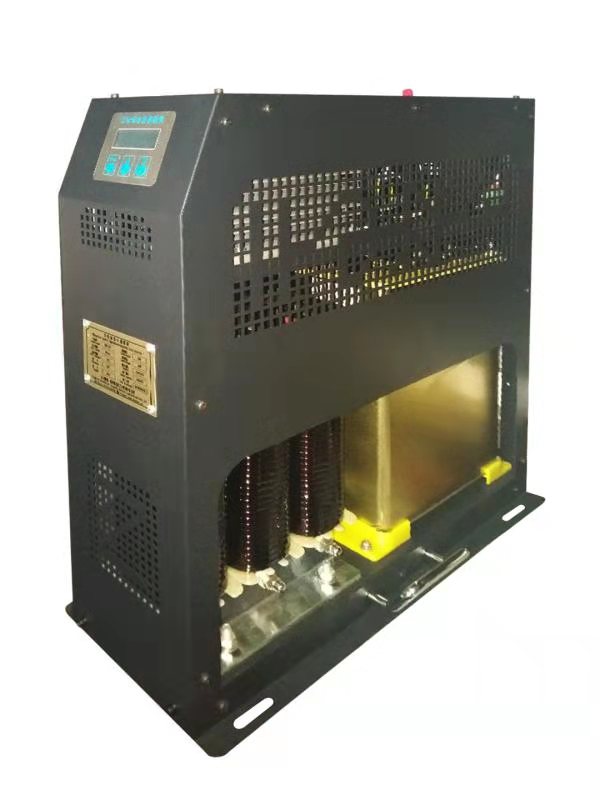

      ZTSC-D系列低壓無功動態補償模塊,主要由殼體、塑料外殼式斷路器、風機散熱器、可控硅模塊、過零檢測智能觸發模塊及保護控制單元、液晶面板顯示屏、485通訊接口、電容器、電抗器、絕緣導線等組成。構架采用冷扎鋼板折彎、部分焊接和螺栓固定方式組裝而成,左右分別設立有單獨可拆裝的側封板。

      顯示屏設置所需參數值,全電路由塑殼斷路器和觸發模塊控制單元作保護,并分別與可控硅模塊、電抗器、電容器組成補償電路,由外接智能控制器和本機智能觸發模塊控制整個回路,達到快速過零投、切、運行及保護。

      電容器內部分為三角形、星形連接方式。



 產品功能




        快速投切功能:與控制器配合,可實現動態跟蹤并準確在電壓電流為零時智能投、切,響應速度<20mS,無觸點、無涌流,不受系統諧波干擾。

 分相補償功能:除三相平衡共補,單相電容器可以分別投、切來提高無功補償精確度,使供電系統三相無功不平衡得到良好改善。

 測量功能:CT相位與變化自動測量、校正;配電電壓、電流、內部溫度測量及控制功能。

 保護功能:整個回路具有過流、過壓、欠壓、缺相保護;當模塊溫度超過75℃時,整機閉鎖保護,延長設備使用壽命,確保系統安全。

 顯示功能:模塊的運行、投、切狀態,保護動作類型、自我診斷故障類型信號,均可在顯示屏中顯示,同時具備參數設置功能。

◆ 通信功能:與專用控制器之間采用RS-485通訊網線連接,便于數據上傳及外部終端設備監控;多臺補償模塊可以用通訊網線不超過32路任意搭接。

 抑制諧波功能:有效抑制諧波和涌流進入電容器,保護電路及電容器。防止電容器因過熱絕緣介質的老化、自愈性能下降、使用壽命降低。

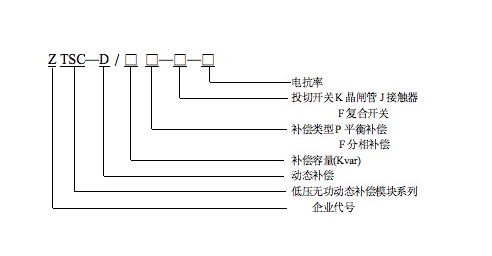

 型號及含義

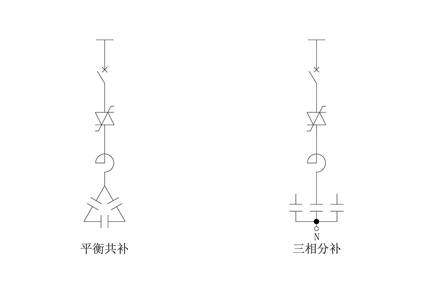

 一次原理圖

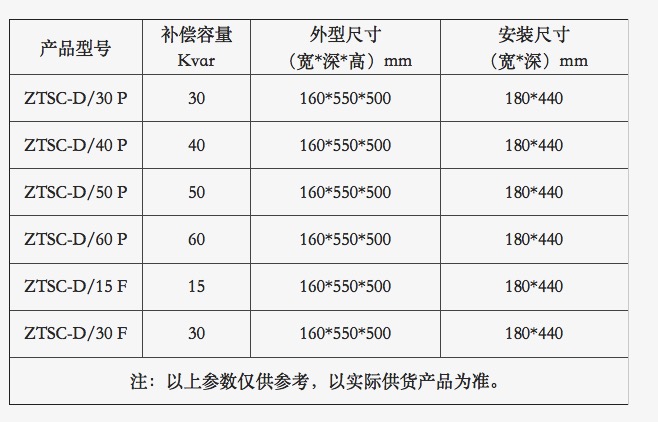

 型號規格
