KYN28-12型高壓開關柜

時間:2008-06-12 06:27:38 點擊:


 適用范圍





        KYN28-12型高壓開關柜為金屬封閉鎧裝型移開式戶內開關柜,用于交流頻率50Hz,額定電壓3-10KV、額定電流3000A以下的三相單母線及母線分段系統中,作為接受和分配電能之用,本開關柜具有完善的五防裝置,適合于各類發電廠、變電所及工礦企業的要求.



 結構簡介





      KYN28-12型高壓開關柜為金屬封閉鎧裝型移開式戶內開關柜,柜體用敷鋁鋅鋼板彎制組合而成,全封閉型結構,柜內用薄鋼板隔開四個室,螺栓連結,上部為母線室,中部為手車室,下部為電纜室,儀表及繼電器安裝在柜體上部前面的儀表室內,具有架空進出線及左右聯絡的功能。
      手車由角鋼和鋼板焊接而成,分為斷路器手車、電壓互感器避雷器手車、電容器避雷器手車、所用變壓器手車、隔離手車及接地手車等。手車上的面板就是柜門,門上部有觀察窗及照明燈,并具有把手車鎖定在工作位置、試驗位置及斷開位置的功能。
      柜后上、下門裝有連鎖,只有在停電后手車抽出;接地開關接地后,才能打開后下門,再打開后上門。通電前,只有先關上后上門,再關上后下門,接地開關才能分閘,使手車能插入工作位置,防止誤入帶電間隔。




型號的組成及其代表意義

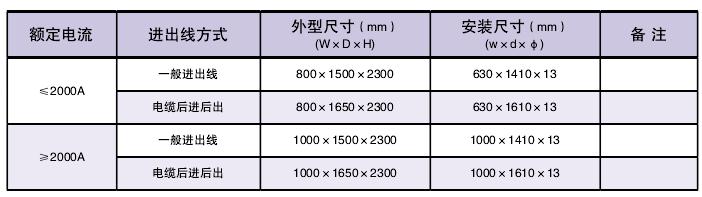

 產品規格

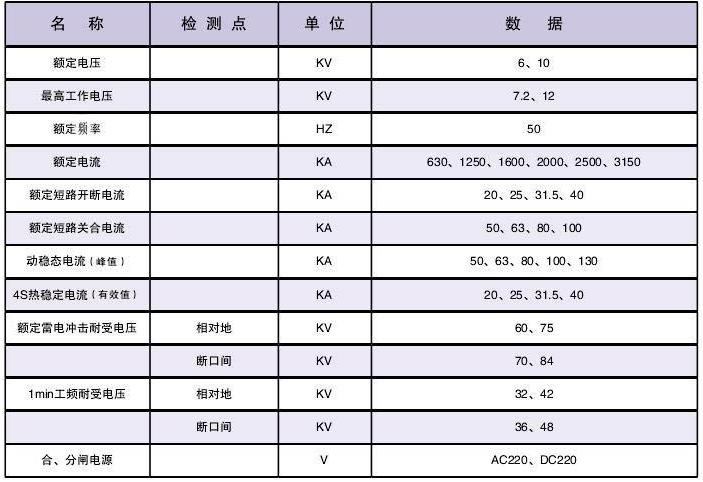

 主要技術參數
