起動器系列
QDZS系列電子式軟起動器
概述 | |
QDZS型智能式在線運行微功耗電動機電子軟起動器,適用于交流380V,50(60)Hz,額定電流800A及以下的三相交流鼠籠型異步電動機。軟起動裝置本體為模塊型,需裝在柜體或箱體內與開關配合使用組成電動機的控制電路,不需要加裝旁路接觸器和熱過載繼電器,即能起到電動機的起動控制和過載、缺相、三相不平衡、過電壓、欠壓保護。 由于起動過程和停車過程采用無觸點控制,所以能實現對電動機的軟轉矩起動和軟轉矩停車,運行時采用有觸點運行,運行功耗近乎于零,既提高了可靠性又縮小了外形尺寸,還降低了系統成本,所以該產品是目前在線運行和旁路運行方式軟起動裝置的替代產品。
|
|

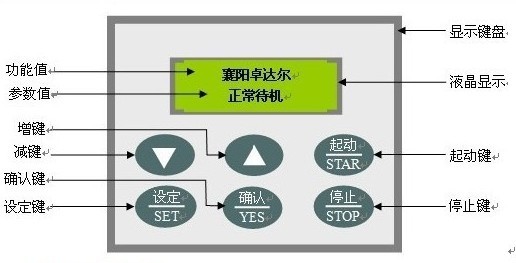

控制面板與操作 | |
工作原理及原理圖 | |
起動時,控制信號由輸入輸出系統至軟起動器控制面板,而后觸發可控硅模塊,電機依設置好的起動方式起動,待電機運行至額定電流(電壓)后,關閉可控硅,旁路接觸器(KM)閉合,起動過程結束,電機正常運行。在運行過程中,依靠電流互感器(HL)來監視電機的電流(電壓),起到保護作用。
停車時,控制信號由輸入輸出系統至軟起動器控制面板,先關閉旁路接觸器(KM),然后觸發可控硅,其時間由停車方式?jīng)Q定,直至電機停車。

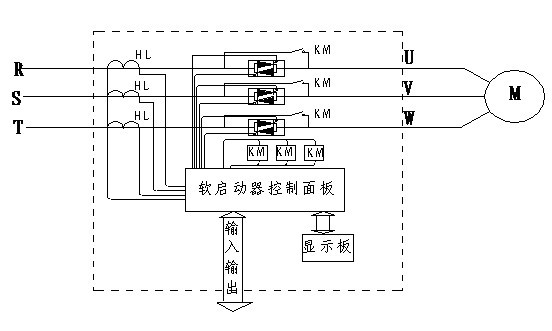

75KW以上電氣原理圖如圖所示。R、S、T為三相電源輸入端,U、V、W為輸出端。
電氣原理圖(75KW以上)

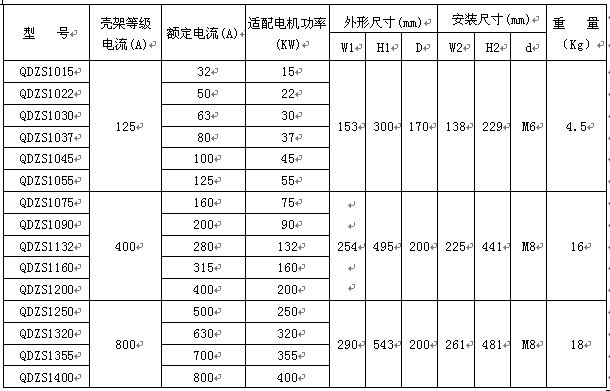

型號規格 | |

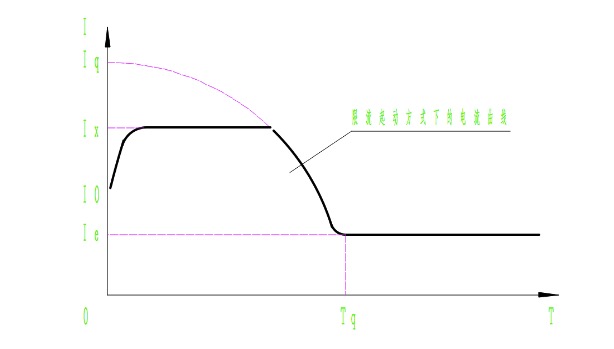

起動及停車方式 1、起動方式 QDZS系列軟起動器具有四種起動模式以適應各種復雜的電機和負載情況,用戶可 根據不同的應用情況進行選擇。 A、限流方式(適用于一般負載起動); 按預先設定的起動最大電流起動,當電動機起來后電流自動恢復到額定電流運 行。(如圖1)起動電流限制值(Ix)在50~500%的電動機額定電流范圍內可通過鍵盤 設定。

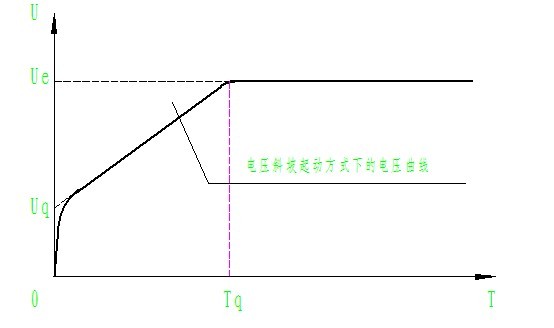

(圖1) B、電壓斜坡方式(適用于重載起動); 按預先設定的起始電壓和升壓時間起動,同時軟起動裝置自動限制最大電流不超 過4.5倍的電動機額定電流,當達到升壓時間時電壓升至額定電壓。(如圖2) 起始電壓在30~70%額定范圍內,起動時間0~60秒范圍內可通過鍵盤設定。

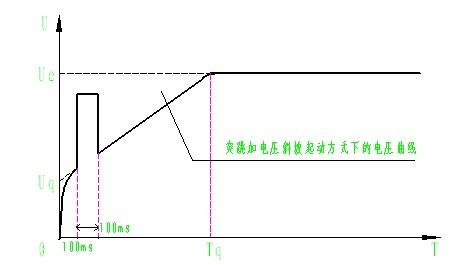

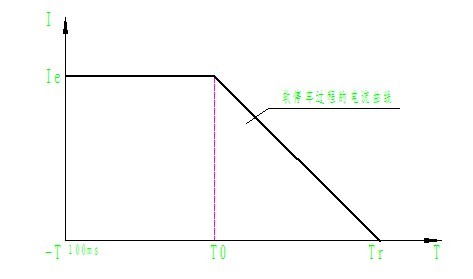

(圖2) C、直接起動(適用于電機緊急起動); 按起動鍵后,旁路(內置或外置)接觸器立即吸合,電機立即全壓起動。 D、突跳加電壓斜坡方式(適用于大風機負載起動); 由電壓斜坡方式的基礎上,在起動開始的100ms后加一個100ms的脈沖電壓,以克 服超大靜轉矩后再按電壓斜坡方式起動。(如圖3) 起始電壓在30~70%額定范圍內,起動時間0~60秒范圍內可通過鍵盤設定。 (圖3) 2、停車方式 A.自由停車 接到停車指令后,電動機接線端子失去電壓,電動機按轉動慣量自由停車。 B.軟停車(如圖4所示) 軟起動器接到停車指令后,使電動機的輸出轉矩逐漸平滑地在規定的時間降到零 轉矩。使電動機及拖動設備平滑停車,對水泵負荷能消除水垂現象。整個停車過程,程 序控制電流不超過電動機運行電流,停車時間在0~60秒范圍內可通過鍵盤設定。 (圖4) 保護功能與說明 QDZS系列軟起動器具有完善的保護功能,以保護軟起動器和電動機的使用安全。在 使用中,應根據不同的情況恰當?shù)卦O(shè)置保護級別和保護參數。 1、過載保護動作值可設定,恢復時間自動控制但需要重新起動。動作曲線按熱過 載繼電器標準反時限動作曲線。(見動作時間表5)表5 過載保護動作時間特性表運行電 流/整定電流1.051.21.56.0動作時間2h內不動作<2h<2min<5s 2、斷相保護 動作于停車。程序固化,不可調整,動作時間5秒。 3、過壓保護動作于停車。參數在100%~140%Ue內可由鍵盤設定,動作時間5秒。 4、欠壓保護動作于停車。參數在40%~90%Ue內可由鍵盤設定,動作時間5秒。 5、可控硅保護動作于停車。程序固化,不可調整。可控硅過熱(80℃)瞬時停 車,恢復時間受可控硅溫度控制??煽毓钃舸┖筌浧鹁芙^起動和運行。 6、操作保護鍵盤可設定起動地點,有外部接線控制、鍵盤控制、外部接線和鍵盤 均可控制、外部接線和鍵盤均拒動。 |
